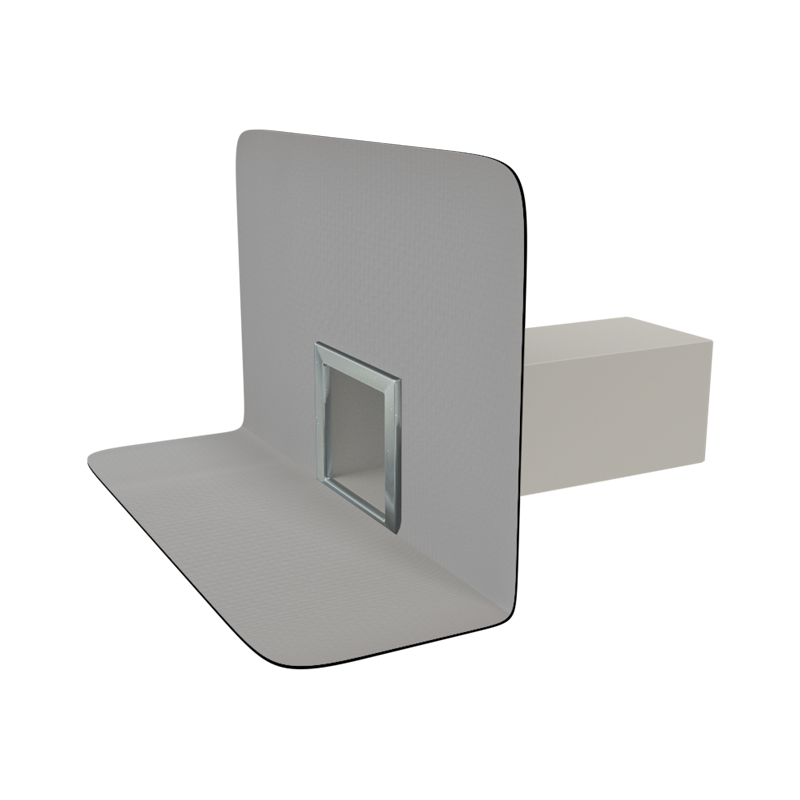

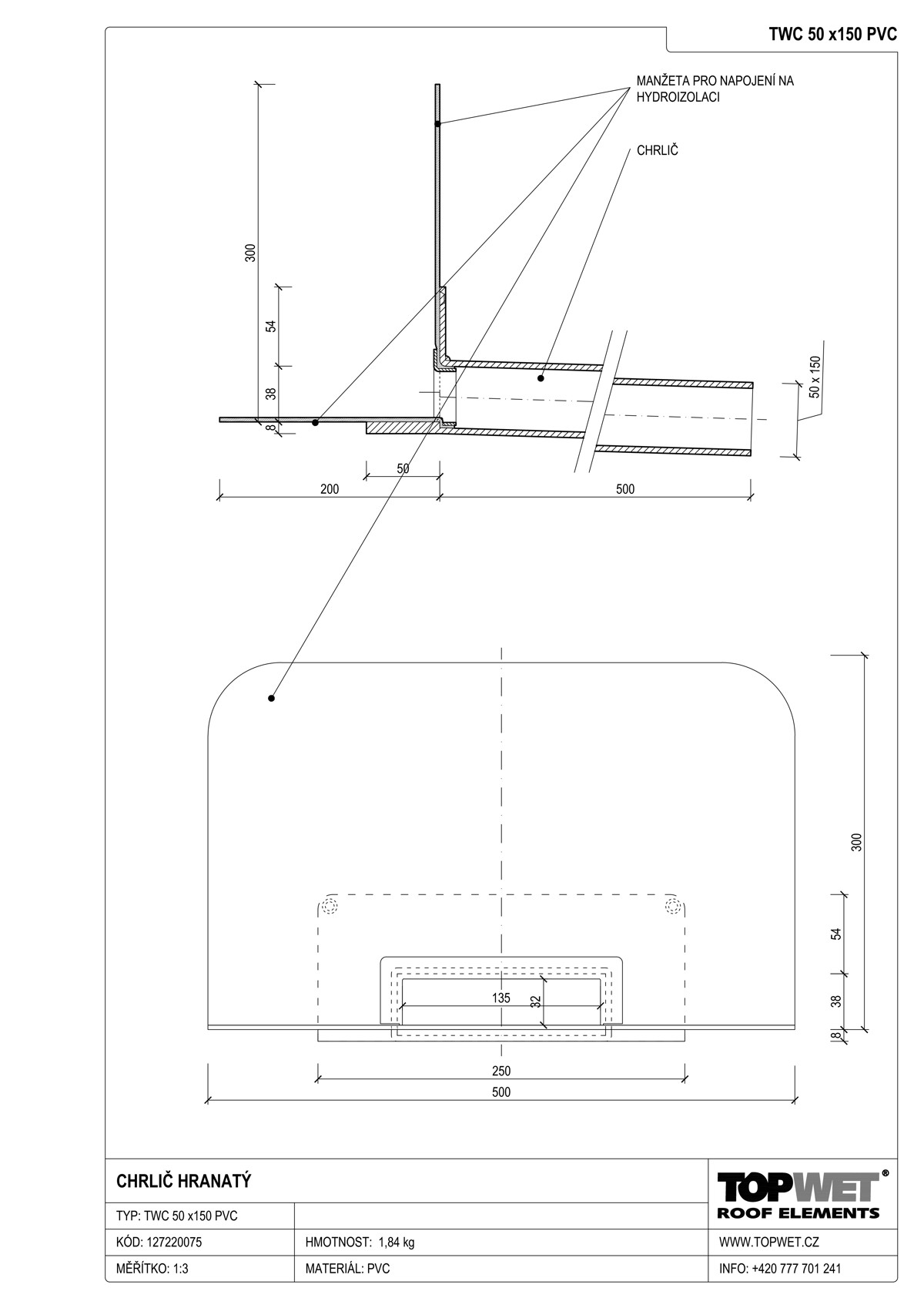

Strešný chŕlič hranatý TWC 50x150 PVC s manžetou z PVC fólie

TWC 50x150 PVC - Strešný chŕlič hranatáý s manžetou z PVC hydroizolačnej fólie, bez ochranného koša


0x
Info u nás



Číslo produktu: TWC50150PVC
Rozmer: 50 x 150 mm
Manžeta: PVC hydroizolačná fólia
Dlžka ( bez ochranného koša ): 500 mm
Možnosť predlžiť: do 800 mm
Ochranný kôš: Nie
Ochranný kôš ( možné dokúpiť ): TWS C
Vyhrievanie: Nie
Prevedenie plášťa: Jednostenné
Zateplenie: Nie
Váha: 1,84 kg
Akciová cena bez DPH : 145,83 EUR (4 393,38 SKK)
Akciová cena s DPH (20 %):
175,00 EUR (5 272,05 SKK)

do košíka:
  ks

Chŕliče a poistné prepady TOPWET okrúhle aj hranaté prípadne vyhrievané



Základný typ – chrlič guľatý dĺžky 500 mm

  • Nová konštrukcia so zníženou odtokovou hranou
  • Integrovaná manžeta hydroizolačného pásu alebo fólie
  • Ochranná a vyberateľná mriežka súčasťou každého chrliča
  • Možnosť predĺženia až do 2000 mm
  • Telo chrliča z polyamidu PA 6, potrubie z UV stabilného PVC
  • Vyhrievané vyhotovenie zaistí spoľahlivé odvodnenie aj v zimnom období
  • Možnosť napojenia do kotlíka alebo zvodov DN 50, DN 70, DN 100 a DN 125



Guľatý chŕlič TOPWET

  • ďalšie možné názvy: bočná vpusť, bočný vtok, atiková vpusť, atikový vtok a pod.
  • Integrovaná manžeta hydroizolačného pásu alebo fólie, alebo fólie na zákazku
  • dĺžka 50 cm, na zákazku možnosť predĺženia až do 200 cm (každých započatých 100 mm = 4 EUR bez DPH)
  • možné dodať aj ako vyhrievané prevedenie ( s napájacím káblom na 230V



Hranatý chrlič TOPWET

  • materiál chrliča PVC, farba biela
  • Integrovaná manžeta hydroizolačného pásu alebo fólie, alebo fólie na zákazku
  • dĺžka 50 cm, na zákazku možnosť predĺženia až do 80 cm (každých započatých 100 mm = 8 EUR bez DPH)
  • bez ochranného koša, možné dokúpiť TWS C



Doplnkový typ – minichrlič dĺžky 200 mm

  • Pre odvodnenie malých terás a balkónov
  • Nízka stavebná výška 60 mm
  • Špeciálna manžeta pre napojenie na stierkovú izoláciu



Guľatý poistný prepad TOPWET

  • Integrovaná manžeta hydroizolačného pásu alebo fólie, alebo fólie na zákazku
  • vyhrievanie: nie
  • dĺžka 50 cm, na zákazku možnosť predĺženia až do 200 cm (každých započatých 100 mm = 4 EUR bez DPH)
  • ochranná a vyberateľná mriežka súčasťou každého poistného prepadu



Hranatý poistný prepad TOPWET

  • materiál chrliča PVC, farba biela
  • Integrovaná manžeta hydroizolačného pásu alebo fólie, alebo fólie na zákazku
  • vyhrievanie: nie
  • dĺžka 50 cm, na zákazku možnosť predĺženia až do 80 cm (každých započatých 100 mm = 8 EUR bez DPH)
  • bez ochranného koša, možné dokúpiť TWS C



Samoregulačné vyhrievané vpuste a chrliče



Vyhřívané vpusti a chrliče



Funguje na princípe zmeny odporu medzi polovodičmi v závislosti na okolitej teplote. Laicky povedané, čím nižšia je v okolí vpustu teplota, tým väčšiu má vyhrievanie príkon. Najväčšie riziko upchatia vpustí alebo chŕličov je pri teplotách okolo nuly, kedy môže tzv. ľadová zátka z námrazy a snehu upchať vpuste aj celé potrubie. Vyhrievanie je koncipované tak, aby ochránilo nielen ústie strešného vpustu, ale aj jeho bezprostredné okolie.





Výhody samoregulačného vyhrievania



  • spoľahlivé odvodnenie aj v zimnom období
  • napätie 230 V / 50 Hz - bez nutnosti transformátora alebo riadiacej jednotky
  • možnosť napojenia na vyhrievanie žľabov, zvodov, vjazdov do garáže atď.
  • jednoduché zapojenie cez vypínač alebo termostat
    úspora el. energie



Zapojenie a regulácia vyhrievania



Samoregulačný systém vyhrievania zvyšuje svoj výkon v závislosti na okolitej teplote, ale aj v letných mesiacoch má minimálny príkon el. energie. Preto odporúčame vypínať prívod el. energie pri teplotách nad +3 °C. Termostaty odporúčame nastaviť na +3 °C a teplotné čidlo umiestniť na severnú stranu, prípadne na iné miesto bez vonkajších vplyvov.



Spôsoby zapojenia



  • Bez možnosti vypnutia (spotreba el. energie aj v letnom období - neodporúčame)
  • Mechanický vypínač (vyžaduje obsluhu), prípadne časová zásuvka
  • Vonkajší termostat s integrovaným teplotným čidlom
  • Termostat do rozvodnej skrine vrátane teplotného čidla pre meranie vonkajšej teploty
  • Termostat do rozvodnej skrine vrátane teplotného i vlhkostného snímača



Popis zapojenia



  • Pripojenie sa vykonáva do elektrickej krabice pod stropnou konštrukciou
  • Dĺžka prívodného kábla vpuste je 1,5 m - kábel CYKY 3 × 1,5 mm
  • Zapojenie vodičov: žltozelený-ochranný, černy-fázový, modrý-nulový
  • Striedavé napätie: 230 V, 50 Hz
  • Trieda ochrany krytia: IP 67



Strešné vpuste (TWE):



  • Príkon: premenný, podľa teploty okolitého prostredia, cca 7 W pri 20°C / 11 W pri 0°C / 16 W pri -20°C
  • Max. prúdový ráz: 600 mA



Sanačné vpuste a predĺžené vpuste jednostenné (TWE SAN, TWJE):



  • Príkon: premenný, podľa teploty okolitého prostredia, cca 4 W pri 20°C / 7 W pri 0°C / 12 W pri -20°C
  • Max. prúdový ráz: 400 mA



Balkónové vpuste a chrliče (TWBE, TWCE):



  • Príkon: premenný, podľa teploty okolitého prostredia, cca 3 W pri 20°C / 4 W pri 0°C / 7 W pri -20°C
  • Max. prúdový ráz: 150 mA



Schéma elektrického zapojení



1 - hlavný vypínač
2 - prúdový chránič
3 - istič
4 - strešná vpusť
5 - termostat alebo vypínač
L - fázový (čierny)
N - nulový (modrý)
PE - ochranný (žltozelený)
